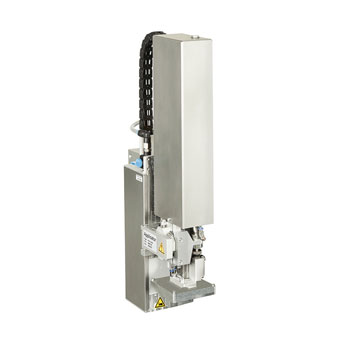

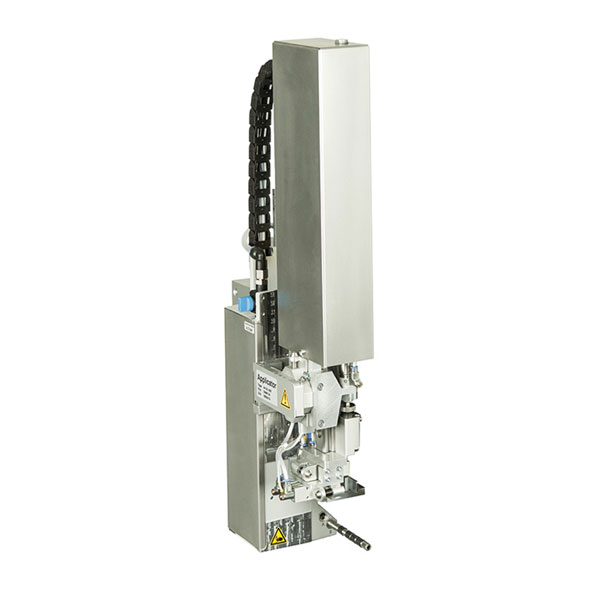

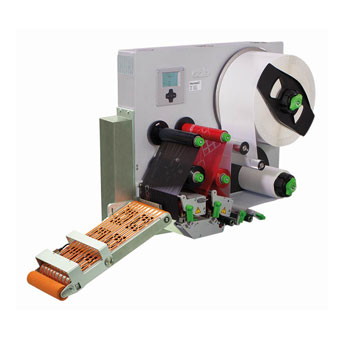

德国CAB贴标手臂 4414

压贴垫片

使用压贴垫片可精准将标签压贴于平坦和 凹凸不平的的产品表面上。

压贴垫片加装泡棉缓冲贴片

贴标于坚硬表面上泡绵缓冲贴片能有效降 低噪音。可有效运用于结构粗糙的产品表 面或细微的表面不平整。

压贴垫片加装标签挡板

使用较小标签时标签挡版可确保标签精准 定位于产品上。

CAB贴标手臂 4414技术参数

规格数据	压贴垫片	压贴垫片加装 泡棉缓冲贴片	压贴垫片加装标签挡板
	4414 L/R 11 F	4414 L/R 12 F	4414 L/R 61 F
标签宽度 Hermes+2 mm 标签宽度 Hermes+4 mm	4 - 58	10 - 58	10 - 58
	10 - 114	10 - 114	10 - 114
标签高度 Hermes+2 mm 标签高度 Hermes+4 mm	4 - 80	8 - 80	4 - 80
	8 - 80	8 - 80	8 - 80
产品位置  静止
贴标位置 上方 贴标位置 底部 贴标位置 侧面
产品高度    可变动
卧式短行程气缸 x-轴方向 卧式短行程气缸 y-轴方向	3 - 7	3 - 7	3 -7
	11 - 15	11 - 15	11 - 15
自条码打印机座以下手臂可延伸 长度                            200 mm                            300 mm                            400 mm	135	135	135
	235	235	235
	335	335	335
垫片深入凹槽高度 Fmm	90	90	90
运作气压值  bar	4,5	4,5	4,5
贴标速度贴标循次数/分	25	25	25

1. 由自条码打印机座以下到贴标位置长度 100 mm 、标签高度 40 mm、打印速度 100 mm/s 所计算得出

2. 若垫片深入凹槽高度大于 25 mm，必须调整 Hermes+ 保护外盖
