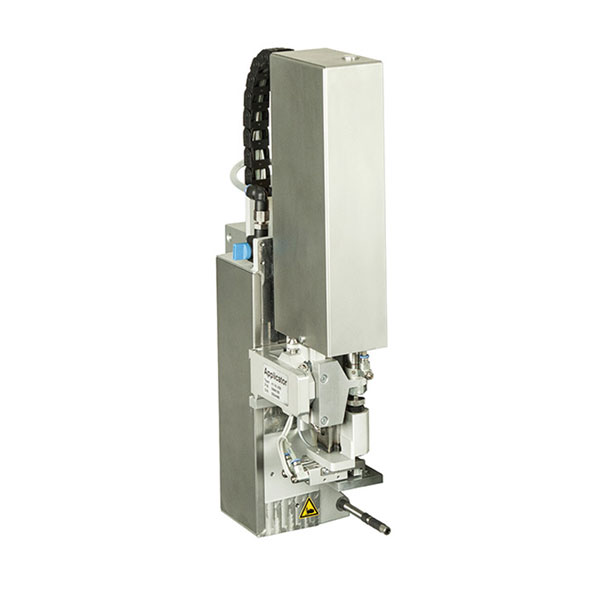

德国CAB 4114/4116中小标签贴标手臂

压贴垫片

使用压贴垫片可精准将标签压贴于平坦和 凹凸不平的的产品表面上。

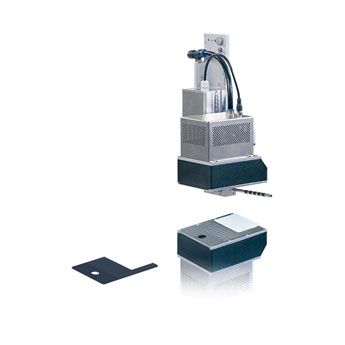

压贴垫片加装泡棉缓冲贴片

贴标于坚硬表面上泡绵缓冲贴片能有效降低噪音。可有效运用于结构粗糙的产品表面或细微的表面不平整。

吹贴垫片

针对脆弱的产品表面或行进中的产品。标签可透过气压喷射于产品表面上完成吹贴动作。可设定气缸停止在离产品表面 5-10mm 之距离。

硅胶垫片

标签可精准地在圆柱体、歪斜或弯曲的表面上进行贴标。 并使用弯曲的硅胶垫片来防止在平整光滑的表面上出现气泡。 进行圆柱体贴标时可包裹住圆柱体加热至 200°。

压贴垫片加装标签挡板

使用较小标签时标签挡版可确保标签精准定位于产品上。

贴标手臂 4114/4116技术参数

规格数据	压贴垫片	压贴垫片加装 泡棉缓冲贴片	压贴垫片加装标签挡板	吹贴垫片	硅胶垫片
	4114/16 L/R 11 F	4114/16 L/R 12 F	4114/16 L/R 61 F	4114 L/R 2100	4114/16 L/R 8800
标签宽度 Hermes+2 mm 标签宽度 Hermes+4 mm 标签宽度 Hermes+6 mm	4 - 58	10 - 58	10 - 58	10 - 58	10 - 58
	10 - 114	10 - 114	10 - 114	10 - 114	10 - 114
	50 - 174	50 - 174	50 - 174	-	50 - 174
标签高度  Hermes+2 mm 标签高度  Hermes+4 mm 标签宽度  Hermes+6 mm	4 - 80	8 - 80	4 - 80	10 - 80	8 - 80
	8 - 80	8 -80	8 - 80	10 - 80	8 - 80
	8 - 80	8 - 80	8 - 80	-	8 - 80
产品位置 静止 产品位置 直线移动
	-	-	-		-
贴标位置 上方 贴标位置 底部 贴标位置 侧面
产品高度 固定 产品高度 可变动	-	-	-		-
				-
短距水平线性滑轨 mm	10	10	10	10	10
自条码打印机座以下手臂可延伸长度                             200 mm                             300 mm                             400 mm	135	135	135	140	135
	235	235	235	240	235
	335	335	335	340	335
垫片深入凹槽高度 Fmm	110	110	110	-	-
运作气压值  bar	4,5	4,5	4,5	4,5	4,5
贴标速度贴标循次数/分	30	30	30	30	20
