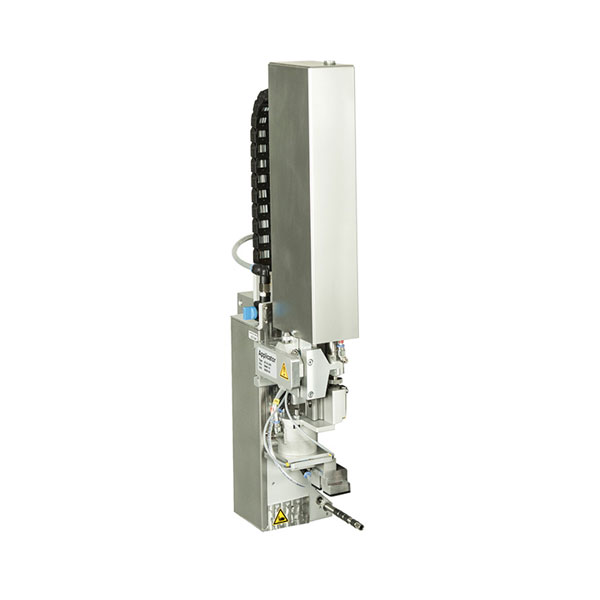

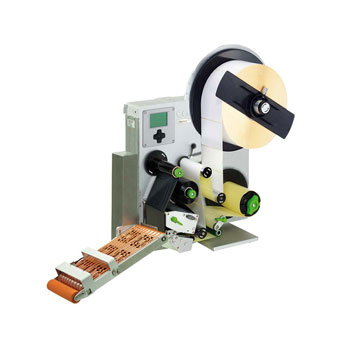

德国cab旋转式贴标手臂

压贴垫片

使用压贴垫片可精准将标签压贴于平坦和 凹凸不平的的产品表面上。

压贴垫片加装标签挡板

使用较小标签时标签挡版可确保标签精准 定位于产品上。

压贴垫片加装泡棉缓冲贴片

贴标于坚硬表面上泡绵缓冲贴片能有效降 低噪音。可有效运用于结构粗糙的产品表 面或细微的表面不平整。

吹贴垫片

针对脆弱的产品表面或行进中的产品。标 签可透过气压喷射于产品表面上完成吹 贴动作。可设定气缸停止在离产品表面 5-10mm 之距离。

cab旋转式贴标手臂参数

规格数据	压贴垫片	压贴垫片加装 泡棉缓冲贴片	压贴垫片加装标签挡板	吹贴垫片
	4214 L/R 11 F	4214 L/R 12 F	4214 L/R 61 F	4214 L/R 2100
标签宽度 Hermes+2 mm 标签宽度 Hermes+4 mm	4 - 58	10 - 58	10 - 58	10 - 58
	10 - 80	10 - 80	10 - 80	10 - 80
标签高度  Hermes+2 mm 标签高度  Hermes+4 mm	4 - 40	8 - 40	4 - 40	10 - 40
	8 - 40	8 - 40	8 - 40	10 - 40
产品位置 静止 产品位置 直线移动
	-	-	-
贴标位置 上方 贴标位置 底部 贴标位置 侧面
产品高度 固定 产品高度 可变动	-	-	-
				-
水平旋转角度 90°, 180°, 0°
自条码打印机座以下手臂可延伸长度                        200  mm                        300  mm                        400  mm	135	135	135	140
	235	235	235	240
	335	335	335	340
垫片深入凹槽高度 F  mm	65	65	65	-
运作气压值  bar	4,5	4,5	4,5	4,5
贴标速度贴标循次数/分	20	20	20	20

1. 由自条码打印机座以下到贴标位置长度 100 mm 、标签高度 40 mm、打印速度 100 mm/s 所计算得出

2. 若垫片深入凹槽高度大于 25 mm，必须调整 Hermes+ 保护外盖。
