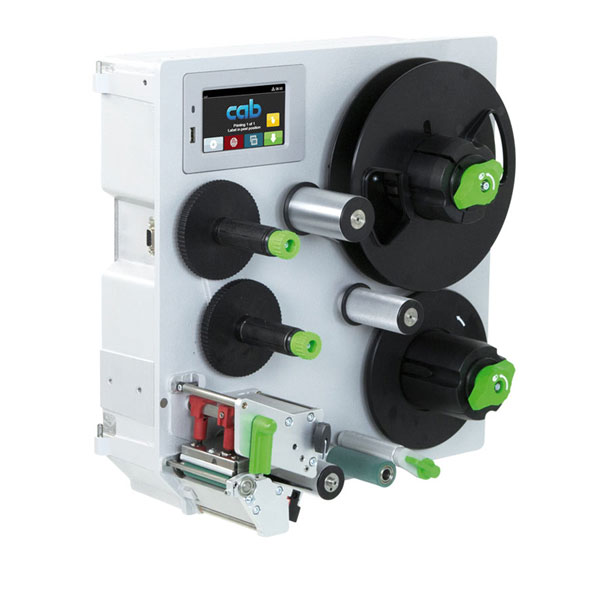

德国CAB HERMES Q窄幅机种

小标签专用

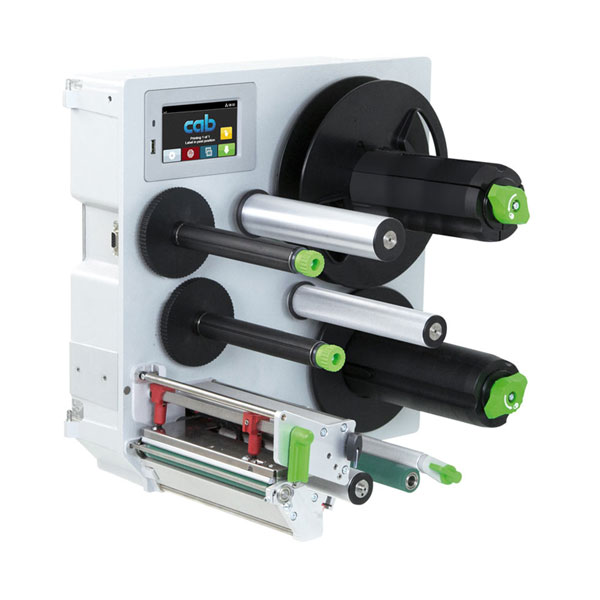

德国CAB HERMES Q多元应用机种

cab畅销的工业广泛应用标签机种，搭配多元配件

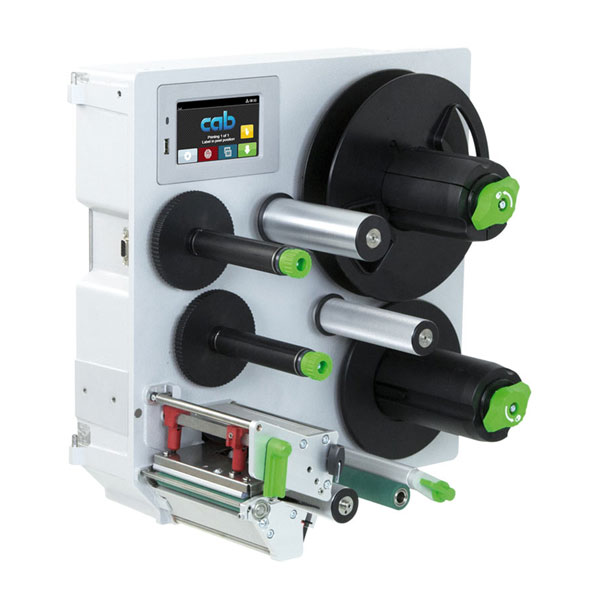

CAB HERMES Q宽幅机种

适合应用于物流业的 Odette、UCC 及 GS1 标签

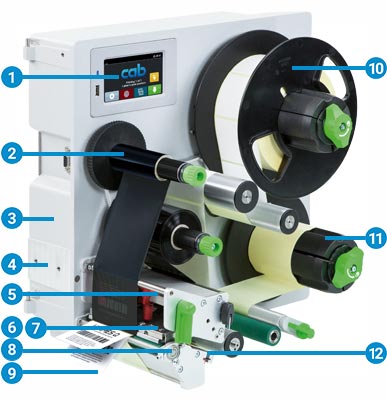

贴标系统 HERMES Q 功能说明

1 操作面板：直觉简便的操作搭配浅显易懂的图示可方便调整机身设定。

2 碳带供应轴及回收轴：轴心三片旋紧式设计可快速简单地更换碳带。

3 坚固底座机构：一体成型铸铝打造。所有打印机构皆稳固组装于支架底座上。

4 贴标手臂的安装：手臂安装在插销上，因此可以转动以更换标签及进行维修保养。

5 打印头立柱：一个立柱固定于内侧；另一个立柱调整至标签边缘，确认打印品质良好后就定位。

6 打印头：所有同样宽度的打印头可任意替换。简单几个步骤就能更换打印头。

7 节省碳带装置 ( 选配品 )：在标签进纸的同时，打印头会抬起且碳带会停止转动。

8 卸除打印滚轴：装卸简易的设计便于进行清洁或更换磨损的打印滚轴。

9 枢轴式剥离板：用于优化标签在包装贴标作业中的剥离过程。

10 标签进纸器：透过手臂及动态止煞装置可确保标签持续平稳地进纸。

11 回卷器:在标签剥离后回卷器可完全回收底纸。轴心三片旋紧式设计易于插入及取出标签底纸。

12 标签感应器:搭配穿透式及反射式感应器以精准定位标签上的打印位置并侦测标签后缘。

13打印精准度:标签尺寸越小，对打印精准度的要求越高。藉由调整校正，打印的偏差值可降低为 ±0.2 mm。

CAB HERMES Q 贴标系统技术参数

 可搭配      标准品      选配品

贴标主机型号	HERMES Q2		HERMES Q4.3		HERMES Q4		HERMES Q6.3
打印方式 热转印
打印方式 热感印	-	-			-	-
打印分辨率 dpi	300	600	200	300	300	600	200	300
打印速度 mm/s	300	150	300	300	300	150	250	250
打印宽度 mm	56.9	54.1	104	108.4	105.7	105.7	168	162.6
出纸方向	向左出纸 ( L 版 ) 或向右出纸 ( R 版 )
到标签边缘的打印距离 mm	1	1	1	1	1	1	1	1
到标签边缘的打印距离 搭配节省碳带装置 L/R mm	-	-	2.2/1.6	0/-0.7	1/1	1/1	2.2/2.2	5/5
打印宽容度1)	± 0.3						± 0.5
标签
标签	铜版纸, PET, PE, PP, PI, PVC, PU, acrylate, Tyvec
标签 纸卷式
标签 卷盘式			-		-		-
标签2) 宽度 mm	4 - 58		20 - 114		20 - 114		46 - 174
标签   高度 mm	3		4		4		6
标签   厚度 mm	0.03 - 0.60		0.03 - 0.60		0.03 - 0.60		0.03 - 0.60
标签底纸 宽度 ( 纸卷式 ) mm	24 - 62		24 - 118		24 - 118		50 - 178
标签底纸 宽度 ( 卷盘式 ) mm	10 - 62		-		-		-
标签底纸 厚度 mm	0.03 - 0.16		0.03 - 0.16		0.03 - 0.16		0.03 - 0.16
进纸器 纸卷外径 ( 纸卷式 ) mm	205 / 305		205 / 305		205 / 305		205 / 305
进纸器 ( 卷盘式 ) mm	205		-		-		-
进纸器 纸管直径 mm	76
进纸器 回卷方向	外卷 或 内卷
回卷器 纸卷外径 mm	155 / 205
回卷器 纸管直径 mm	76
碳带 碳墨	外碳 或 內碳
碳带    碳带直径 mm	80
碳带    纸管直径 mm	25.4
碳带    碳长度 m	500
碳带    碳带宽度 mm	25 - 67		25 - 114		25 - 114		50 - 170
节省碳带装置	-
条码打印机尺寸及重量
宽度 mm	207		260		260		320
高度 标签纸卷直径 205 / 305 mm	400 / 430
深度 标签纸卷直径 205 / 305 mm	400 / 500
重量 标签纸卷直径 205 / 305 approx. kg	15 / 16		16 / 17		16 / 17		20
标签感应器搭配定位指示器
穿透式感应器	标签、打孔或黑线标记及标签后缘
反射式感应器 由下至上	不透明底纸上的黑线标记及标签后缘
外接标签感应器
感应器距离 到标签边缘 mm	5 - 26		5 - 60		5 - 60		5 - 60
标签可通过感应器高度 mm	2
电子零件
32 位元处理器时脉 MHz	800
主记忆体 RAM MB	256
内建快闪记忆体 IFFS MB	50
SD 记忆卡插槽 ( SDHC, SDXC )
时间和日期、即时时钟专用电池
关机时资料储存之快闪记忆体 ( 如序号 )
传输接口
RS232C 串口 1,200 到 230,400 Baud/8 Bit
USB 2.0 高速装置 PC 专用连接埠
以太网络 10/100 Mbit/s	LPD, IPv4, IPv 6, RawIP-Printing, DHCP, HTTP, FTP, SMTP, SNMP, TIME, NTP, Zeroconf, SOAP web service
操作面板上的 1 x USB Host	连接维修用 U 盘、U 盘、USB 无线网卡、USB 蓝芽转换器
机器背面的 2 x USB Host	连接键盘、条码扫描枪、U 盘、警示灯、USB 无线网卡、 USB 无线网卡搭配可转动的天线杆、USB 蓝芽转换器、外接操作面板
周边配件连接 USB Host, 24 VDC
数码 I/O 接口搭配信号输入 10 组及输出 11 组
2 埠以太网络交换机 10/100 Mbit/s ( 规划中 )
PROFINET ( 规划中 )
操作环境
电源供应	100-240 VAC, 50/60 Hz, PFC
耗电量	待机 <10 W / 一般操作 150 W / 值 300 W
温度 / 湿度：操作过程	+ 5 - 40°C / 10 - 85% 非凝结状态
温度 / 湿度：封存状态	0 - 60°C / 20 - 80% 非凝结状态
温度 / 湿度：运送途中	– 25 - 60°C / 20 - 80% 非凝结状态
认证	CE, FCC Class A, ICES-3, cULus, CB, CCC
