德国CAB PX Q 全自动打印模块

所有打印机构皆稳固组装于可抗变形的铸铝机壳内。食品安全级涂层及不锈钢外壳使打印模块 PX Q 搭配出色功能的外型臻于。PX Q 系列的打印引擎相容其他品牌机器之固定螺丝孔位。

德国CAB PX Q 打印模块参数

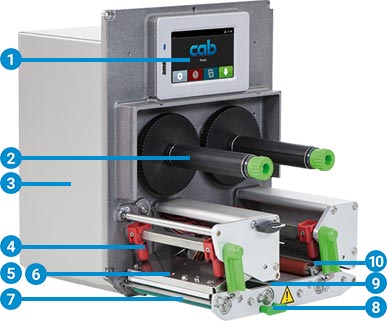

1 操作面板：直觉简便的操作搭配浅显易懂的图示可方便调整机身设定。

2 碳带供应轴及回收轴：轴心三片旋紧式设计可快速简单地更换碳带。

3 坚固底座机构：一体成型铸铝打造。所有打印机构皆稳固组装于支架底座上。

4 打印头立柱：一个立柱固定于内侧；另一个立柱调整至标签边缘，确认打印品质良好后就定位。

5 打印头：所有同样宽度的打印头可任意替换。简单几个步骤就能更换打印头。

6 节省碳带装置 ( 选配品 )：在标签进纸的同时，打印头会抬起且碳带会停止转动。

7 卸除打印滚轴：装卸简易的设计便于进行清洁或更换磨损的打印滚轴。

8 方便更换耗材：插入标签纸卷后推到侧边底部。使用拨杆能锁定打印头和标签固定滚轴。

9 标签感应器：搭配穿透式及反射式感应器以精准定位标签上的打印位置并侦测标签后缘。

10 标签回纸功能：标签剥离之后，下一张标签会退回打印头后方。借此确保标签前缘仍可打印并防止残胶因长时间等待而溢出。使用敏感材质时，打印头可抬起以避免碳带起皱折。

打印精准度：标签尺寸越小，对打印精准度的要求越高。借由调整校正，打印的大偏差值可降低为 ±0.2 mm。

 可搭配      标准品      选配品

打印模块	PX Q4.3		PX Q4		PX Q6.3
打印方式 热转印
打印方式 热感印			-	-
打印分辨率 dpi	203	300	300	600	203	300
打印速度 mm/s	<300	<300	<300	<150	<250	<250
打印宽度 mm	<104	<108.4	<105.7	<105.7	<168	<162.6
出纸方向	向左出纸或向右出纸
标签
标签	铜版纸, PET, PE, PP, PI, PVC, PU, acrylate, Tyvec
标签宽度 mm	20 - 116		20 - 116		46 - 176
标签1)高度 mm	>4		>4		>4
标签1厚度 mm	<0.60		<0.60		<0.60
标签底纸 宽度 mm	24 - 120		24 - 120		50 - 180
标签底纸厚度 mm	<0.16		<0.16		<0.16
碳带碳墨	外碳 或 內碳
碳带2) 碳带直径 mm	<90
碳带2) 纸管直径 mm	25.4
碳带2) 碳带长度 m	<600
碳带2) 碳带宽度 mm	25 - 114		25 - 114		50 - 170
碳带2) 节省碳带装置
打印模块尺寸及重量
宽度 x 高度 x 深度 mm	245 x 300 x 333				245 x 300 x 393
重量 kg	11.5				12
标签感应器搭配定位指示器
穿透式感应器	标签、打孔或黑线标记及标签后缘
反射式感应器 由下至上	不透明底纸上的黑线标记及标签后缘
感应器距离 到标签边缘 mm	5 - 60		5 - 60		5 - 60
标签可通过感应器高度 mm	2
电子零件
32 位元处理器时脉 MHz	800
主记忆体 RAM MB	256
内建快闪记忆体 IFFS MB	50
SD 记忆卡插槽 ( SDHC, SDXC )
时间和日期、即时时钟专用电池
关机时资料储存之快闪记忆体 ( 如序号 )
传输接口
RS232C 串口 1,200 到 230,400 Baud/8 Bit
USB 2.0 高速装置 PC 专用连接埠
以太网络 10/100 Mbit/s	LPD, IPv4, IPv 6, RawIP printing, DHCP, HTTP, FTP, SMTP, SNMP, TIME, NTP, Zeroconf, SOAP web service
操作面板上的 1 x USB Host	连接维修用 U 盘、U 盘、USB 无线网卡、USB 蓝芽转换器
机器背面的 2 x USB Host	连接键盘、条码扫描枪、U 盘、USB 无线网卡、USB 无线网卡搭配可转动的天线杆、USB 蓝芽转换器、外接操作面板
数码 I/O 接口 24 VDC 搭配信号输入 10 组及输出 11 组
数码 I/O 接口 5 VDC 搭配信号输入 4 组及输出 4 组
2 埠以太网络交换机 10/100 Mbit/s
操作环境
电源供应	100-240 VAC, 50/60 Hz, PFC
耗电量	待机 <10 W / 一般操作 150 W /- 300 W
温度 / 湿度 操作过程	+5 - 40°C / 10 - 85 %, 非凝结状态
温度 / 湿度 封存状态	0 - 60°C / 20 - 85 %, 非凝结状态
温度 / 湿度 运送途中	–25 - 60°C / 20 - 85 %, 非凝结状态
安全认证	CE, FCC Class A, CB, cULus, CCC

1. 较小、较薄的材质或黏性强的标签可能会有所限制。关键应用必须提前测试。

2. 碳带宽度应和标签大致相同以避免皱折的产生。
