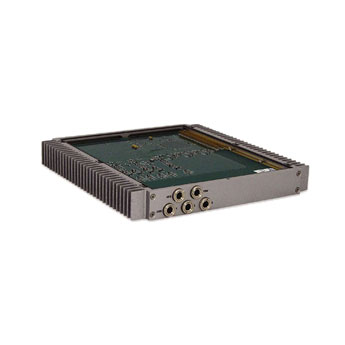

HBM Somat eDAQ桥接层（EBRG）

HBM EBRG提供出色的应变仪调理，并支持1 / 4、1 / 2和全桥。自动平衡和增益设置-以及软件可选的采样率，激励和数字滤波-简化了应变通道的设置。校准选项有几种，包括定义值，使用嵌入式软件工具进行的外部校准，多点校准和并联校准。每个通道还包括四个并联校准电阻，软件可以选择并联方向。

EBRG带有可选的模拟输出。与流行的仿真软件直接兼容的校准文件可将模拟输出缩放至工程单位。

物理

尺寸： 9.2“ W x 9.7” L x 1.3“ H（23cmW x 25cmL x 3.3cmH）
重量： 4.4lbs（2.0kg）
温度： -20°至65°C

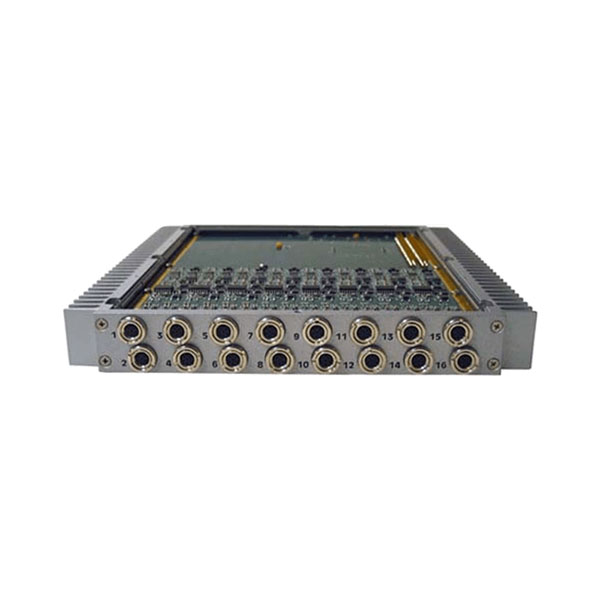

连接器：（16）Somat阴隔板连接器

输入项

范围：

量程： ±625μV
量程： ±10V

分辨率： 16位ADC，在规定的满量程范围内

采样率：独立设置

100kHZ主时钟= 0.1Hz至100kHz
98.3kHz主时钟= 0.1 Hz至98,304Hz

过滤条件：

模拟： 25kHz，8极巴特沃斯低通滤波器
数字：软件可选；可选。8极巴特沃思和线性相位

应变计调理：

支持： 1 / 4、1 / 2和全桥器件
激励： 5V（双极±2.5）或10V（双极±5）
桥电阻：

1/2和全桥： 100至10,000Ω。
1/4桥：完成电阻；指定的350Ω（EBRG-350）或120Ω（EBRG-120）

每个通道四个并联校准电阻：

50kΩ，100kΩ，200kΩ，500kΩ

可选分流方向：（-Sig到-Ex），下档（-Sig到+ Ex）
