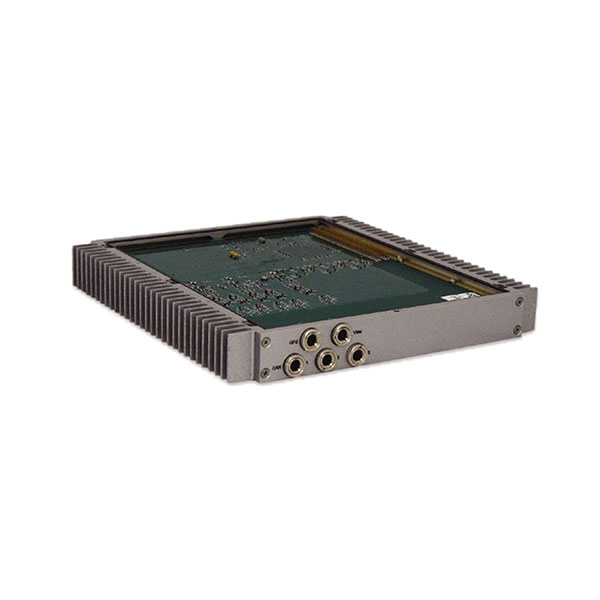

HBM Somat eDAQ车辆网络通信层

 eDAQ车辆网络通信层,每个输入 可记录254个车辆总线通道，从而使eDAQ系统通道总数几乎不受限制。与其他数据采集产品不同，车辆总线通道不消耗任何模拟输入。实际上，所有254个通道都直接通过单个连接器输入。

ECOM可以用作控制器网络上的被动窃听者，或者在需要时可以成为主动参与者，以请求特定信息。一种简单的“逻辑掩蔽”方案可用于在易于管理的文本数据库中标识所需的帧，该数据库可识别帧中唯一消息的位置。通过使用这些方法，不仅可以掌握它的学习曲线非常短，而且可以使用MicrosoftExcel®之类的工具轻松进行操作，其中可以使用PGN（参数组编号），PID（参数标识符）甚至直接地址信息被添加或修改。该层带有许多预定义的数据库，例如J1939和OBDII，因此只需单击即可获取标准信息。

物理

尺寸： 9.2“ W x 9.7” L x 1.3“ H（23cmW x 25cmL x 3.3cmH）
重量： 4.4lbs（2.0kg）
温度： -20°至65°C
连接器：（5）Somat M8内壁隔板连接器

输入项

高速CAN

输入数量：3
协议：2.0A，2.0B
可选波特率（bps）：1M，500K，400K，250K，125K，100K，50K和41.6K
可选传感器功率：3V至12V，200mA
通道：254 /网络

车辆总线模块（VBM）

输入数量：1个
可用的VBM模块：VBM-CAN，VBM-VPW和VBM-J1708，VBM-KWP2000
可选传感器功率：3V至12V，200mA；为VBM模块自动设置
通道：254

GPS端口

输入数量：1个
端口：Somat GPS设备的专用GPS通信端口

包括

（4）Somat SAC-TRAN-MP-2传感器电缆（2 m）
