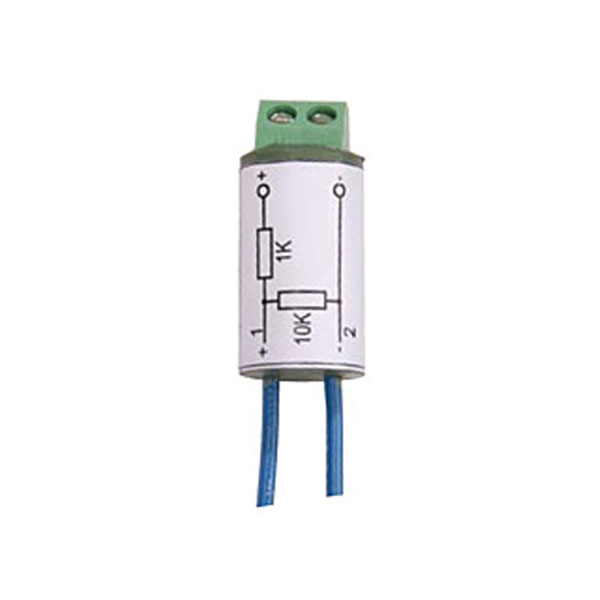

博太科BARTEC电阻耦合元件

BARTEC电阻耦合元件隔离式开关放大器能够监视连接的传感器线路是否断线和/或线路短路。这是可能的，因为电子接近传感器在阻尼状态和非阻尼状态下均吸收了DIN EN 60947-5-6中定义的电流。低于或超过此值可以明确地指定为断路或线路短路。

但是，如果使用简单的机械触点代替电子接近传感器，则无法区分是否存在线路短路。换行和断开触点也是如此。紧接在开关前面的传感器电缆末端的电阻器组合可以提供帮助。这样即使在触点断开的情况下也可以确保线路中的静态电流，或者在触点闭合时将电流限制在远低于线路短路响应阈值的值。

可以检测到四种不同的状态：

断线

开关打开

开关关闭

线路短路
