XY1 T型应变片

所属品牌：HBM

产品型号：XY

德国HBMXY1 引线位于左右两端的 T 型应变片，对已知主应力方向进行双轴应力状态分析。主要型号1-XY1x-0.6/120#、1-XY1x-1.5/120、1-XY1x-6/120、1-XY1x-3/350等。

点我询价
  • 商品描述

HBM XY1 引线位于左右两端的 T 型应变片

HBM T 型应变片

型号

额定电阻

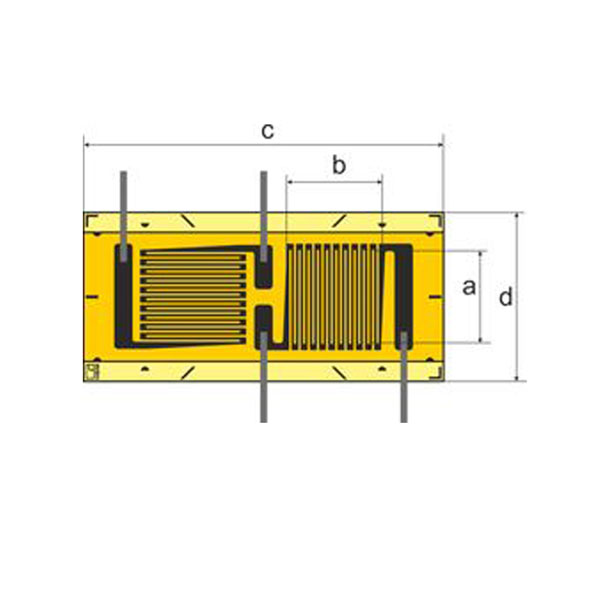

尺寸 [mm/inch]

焊接端子

型号

测量栅丝

基底

[Ω]

a

b

c

d

1-XY1x-0.6/120#


120

0.6
0.024

1.1
0.043		6
0.236

4
0.157

LS71
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-XY1x-1.5/120

120

1.5
0.059		1.5
0.059		9
0.354

5
0.197

LS51,3
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-XY1x-3/120

120

3
0.118		3.2
0.126		14.5
0.571

7.5
0.295

LS41,3
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-XY1x-6/120

120

6
0.236		6.5
0.256		23.5
0.925		11
0.433		LS51
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-XY1x-1.5/350#

350

1.5
0.059		1.5
0.059		9
0.354

5
0.197

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-XY1x-3/350

350

3
0.118		3.1
0.122		14.4
0.567		7.3
0.287		LS41,3
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-XY1x-6/350

350

6
0.236		6.3
0.248		23.3
0.917		10.5
0.413		LS41
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
