BEHLKE主要产品

高速高压开关

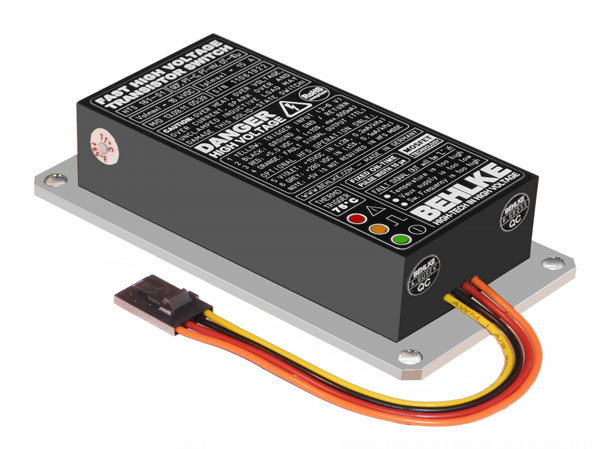

BEHLKE贝尔克正在设计和制造采用MOSFET，SiC，IGBT，MCT和晶闸管技术的单推和推拉开关配置的快速高压固态开关模块，用于交流和直流，电压最高为200 kV。固态开关程序分为两个基本类别：具有固定接通时间的开关（产品组A至B4）和具有可变接通时间的开关（产品组C1至C8））。具有固定导通时间的开关非常具有成本效益，主要用于简单的充电或放电电路中。

由于其出色的EMC特性，它们是用于阻尼振荡的发电机电路中的理想开关元件，尤其是与FDA系列的快速续流二极管连接时。如果应用需要极高的di / dt，非常快的电压上升时间或非常短的脉冲，则具有固定导通时间的开关也。与具有固定导通时间的开关相比，具有可变导通时间的开关具有真正的继电器性能，因此更通用。它们是具有可变脉冲宽度，可变占空比的应用或需要无限导通时间的应用的理想选择。和下降时间，通常与容性负载有关。

与具有单个开关的设置相反，推挽电路不需要工作电阻，因此在较高工作频率下的高电压功耗方面效率更高。由于不存在工作电阻，因此可以将输入储能电容器的尺寸减小，而不会对所产生脉冲的顶部平坦度产生负面影响。因此，在对脉冲形状有很高要求的方波脉冲应用中，推挽开关是理想的选择。BEHLKE开关模块始终电气隔离。它们可用作正向和负向电压的高端开关。如果在操作期间电压极性必须改变（例如，在具有正负离子加速度的TOF质谱仪中），然后考虑交流开关技术。交流开关有单开关和推拉开关两种形式。

贝尔克BEHLKE开关的控制始终通过简单的TTL信号实现。内部控制和安全电路提供控制脉冲整形，过频和温度保护。开关不能被错误地控制。即使在最坏的工作条件下，它们也始终处于完全导通或截止状态，并且从未处于中间状态。同样，接通或断开上升时间也不受任何外部影响的影响，这可确保整个应用电路具有很高的开关再现性和非常好的长期可靠性。具有可变导通时间的开关的控制电路具有一个附加的禁止输入，该输入允许连接外部过电流传感器，外部热触发或其他外部安全电路。

BEHLKE所有开关均具有可选的冷却功能，例如改善的导热性（选项ITC），非导电陶瓷冷却表面（选项CCS），绝缘铜冷却法兰（选项GCF），非导电陶瓷冷却法兰（选项GCF-CER） ，或非绝缘散热片，其材质为铜（选项CF）或轻质石墨材料（选项CF-GRA）。对于电晕苛刻的应用，散热片也可以由非导电高性能陶瓷制成（选件CF-CER）。如果空气冷却达到极限，则采用液体冷却。液体冷却有两种方法：间接液体冷却（选件ILC）和直接液体冷却（选件DLC）。间接液体冷却具有中等的冷却效率，设计用于简单的导电性和非导电性冷却剂，例如自来水或去离子水。直接液体冷却（选件DLC）更有效且更适合高频运行，它采用全氟化聚醚（PFPE），全氟化碳（PFC）或氢氟醚（HFE）作为非导电冷却剂。可应要求提供具有单独的电气和机械修改的定制开关。

高速高压脉冲发生器

标准的高压脉冲发生器程序基于HTS系列的BEHLKE HV固态开关。该计划包括适用于Q开关和其他激光应用的快速pockels电池驱动器，以及用于偏转和加速度栅格驱动器的精密方波脉冲器，用于踢脚磁铁的驱动器，用于离子阱，用于TWR和速调管调制器以及许多其他分析用的，测量和测试设备。系列型号FQD，GHTS，FHPP和FSWP是“即插即用”解决方案的标准产品线。

所有BEHLKE脉冲发生器都是为系统集成而设计的，这意味着脉冲发生器需要高压电源和控制信号源才能运行。根据可选的冷却功能（散热片，产品组D）。在这一点上需要提到的是，每一个BEHLKE开关也可以通过与其他无源和有源部件组件的组合而转换成脉冲器单元，这些组件与开关一起集成并封装在一个外壳中。这样的附加部件可以是阻尼电阻器，工作电阻器，RC缓冲器，缓冲电容器，续流二极管和高压插座等。集成脉冲发生器解决方案的优点是EMI减少，电晕减少，体积减小，电气性能提高绝缘，简化的高压布线和更少的组装成本。

快速高压二极管

BEHLKE用于续流的快速高压二极管组件，其恢复时间为80 ns，电压高达200 kV，峰值电流高达10 kA（FDA型号系列）。FDA二极管组件有单二极管，双二极管或带有串联阻塞二极管的二极管网络，可与MOSFET或IGBT开关一起使用。所有BEHLKE高压二极管都可采用经济高效的塑料外壳或上述冷却选项提供。 可根据要求提供定制的HV二极管。

 介电液体冷却：贝尔克BEHLKE提供基于介电冷却剂（PFPE，PFC，HFE）的DLC直接液体冷却的所有组件，包括智能泵单元，热交换器，冷却板，冷却箱，有源和无源散热器，流量传感器，快速接头，适配器，管道和冷却剂。 高压零件组件：高压薄膜电阻器，高压质量电阻器，高压陶瓷电容器，高压探头，高压电缆（产品组G）。
