威声microsonic主要产品

超声波传感器	超声波双张控制器	标签和接头检测传感器	对射式超声波

超声波双张控制器

功能原理

威声microsonic一个超高频的超声波发射器从薄片下方发射超声波波束。声波使薄片振动，而这也会在薄片的另一边产生一束非常小的声波，被超声波接收器接收到。当信号透过两层薄片(双张)时会变得非常弱，无法到达接收器。dbk+4可以检测缺张，单张和双张。

工作范围

microsonic新的dbk+4通过三个控制输入可以预设三种检测范围。microsonic标准的检测范围包含了薄片材料单位面积重量从20 g/m2到 1,200 g/m2。 诸如单位面积重量小于20 g/m2的规则印刷纸之类非常薄的材料，可以通过设置到“Thin”上来扫描。也可以通过设置“Thick”来扫描硬纸板制的容器和好的瓦楞纸板。可以在工作正在进行时改变传感器的检测范围，而不需要对被检测材料进行自学习设置。如果三个控制输入端都未连接，那么dbk+4工作在标准的工作范围内，即便这样也可以检测相当广泛的材料

超声波标签和接头检测传感器

工作原理

标签被引导从传感器的槽型位置穿过。在槽型下方的超声波发射器发出高频声波脉冲穿透衬底材料，声波脉冲造成衬底材料的振动，由此产生了一个明显减弱的声波射向对面。槽型上方的接收器接收到了这个声波。透过衬底材料发射给接收器的信号强度与透过标签发射的是有差别的，这种信号差异被esf-1内部电路解析。衬底材料和标签之间的信号差别实在太微小了，为了确保差异的可靠性，esf-1传感器必须对标签Teach-in。

microsonic esf-1可以可靠的检测高透明度，反射性材质以及金属化标签和任何颜色的标签。测量周期可根据需要的声波功率进行自动调整。对于薄的标签和衬底材料的检测，esf-1可以达到的运行速度，响应时间< 300 µs。

对射式超声波

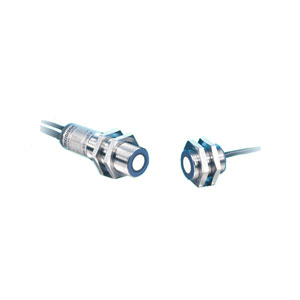

威声ews 对射式超声波

由于非接触式检测的特点，该产品适用于很多应用场合，例如，瓶子和塑料薄片的检测。ews有小方型和M18圆柱型两种外壳。ews系列的检测距离从10mm到2500mm.

对射式检测

包括两个一样的单元但是功能不同，一个是发射端一个是接收端。这两个单元可以通过控制输入来分辨，能通过pin2和 +UB短接激活的是发射端。

工作原理

威声ews产品中的发射端循环发出声波脉冲被接收端收到。如果有物体挡住了发射端和接收端之间的声波脉冲，接收端会输出开关量信号。
